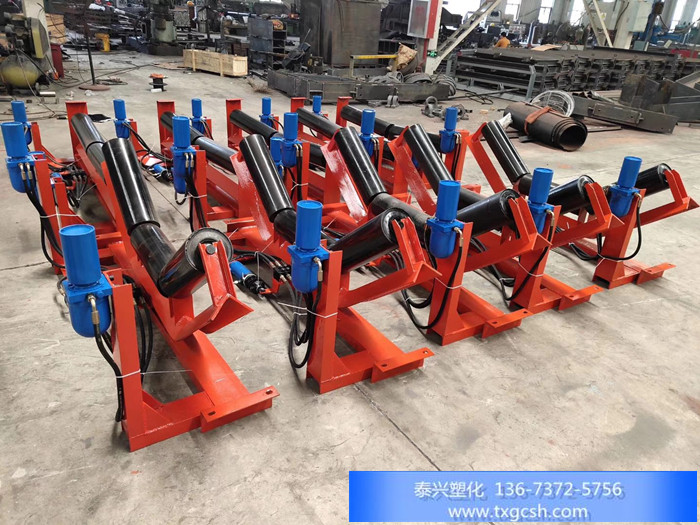

設備介紹：液壓糾偏調心托輥支架可根據皮帶跑偏程度自動進行調整，使皮帶不偏移，避免灑料。

結構介紹：液壓糾偏架上兩側相同高度配置兩個檢驅輪，其轉軸與油泵動力相連，調心托輥支架將兩側檢驅輪與油泵固定在機架上，調心托輥與左側固定支架之間設置復合油缸，油缸后段與固定支架相連，復合油缸的活塞桿與調心托輥的托輥架轉動部分左側鉸接，用油管把油泵的油口與復合油缸尾部的油口接通。

工作原理：當皮帶左偏時，即可觸動左側檢驅輪，左邊油泵立刻放出壓力油，經過復合油缸的油路集成塊進入油缸的無桿腔，推動活塞和活塞桿，有桿腔的液壓油經油路集成塊回復合油缸的油箱中，活塞桿迅速伸出，推動調心托輥順時針轉動(即調心托輥左側向前偏轉)，迫使皮帶右跑回到原位。

若皮帶右移，則觸動右側檢驅輪，與以上工作原理相同，會拉動調心托輥逆時針轉動，讓皮帶左跑回到原位。
